제품 상세 정보:
결제 및 배송 조건:
|
Temp.range: | -70℃ ~ +150℃ | 습도 범위: | 2.0%RH-98%RH |
---|---|---|---|
실내 물자: | SUS304 | 외부 물자: | 지상 코팅을 가진 녹 증거 차가운 구른 강철 플레이트 |
냉각 형태: | 냉각되는 물 | 주위 임시 직원: | +5℃ ~ +35℃ |
하이 라이트: | 온도와 습도 약실,온도 테스트 챔버 |

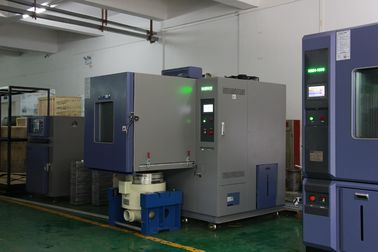

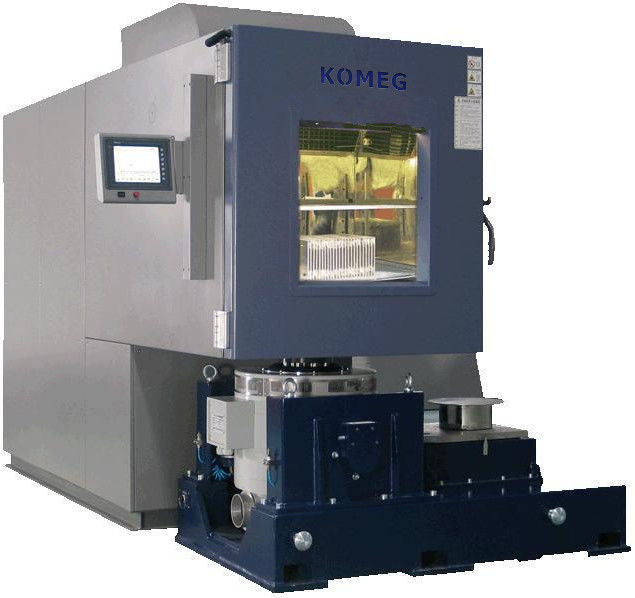

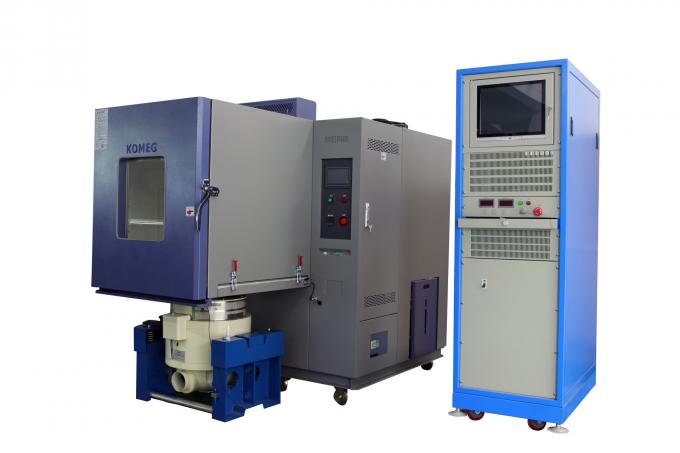

KMVH - 800S 스테인레스 스틸 온도 습도 챔버 및 진동 세 통합
실험실 실험실 테스트
제품 개요
복잡한 자연 환경을 정확하게 시뮬레이션 할 수 있으며
산업용 제품의 신뢰성 테스트. GB5170.2.3.5.6-95 환경 기준 충족
전기 및 전자 제품의 기본 매개 변수에 대한 시험 장비 및 시험 방법
습도, 저온, 고온 및 일정한 열의 조건.
제품 응용
전자, 전기 등의 산업 설비에서의 환경 적합성 및 신뢰성 테스트에 적용 가능
가전 제품, 배터리, 플라스틱, 식품, 종이 제품, 자동차, 금속, 화학, 건축 자재, 연구
기관, 검역 국, 대학 등
제품 특징
● 실험실 구조와 냉동 시스템을 전체적으로 결합하여 작고 아름답고 쉽게
조작.
● 냉동 압축기, LCD 터치 스크린 및 주요 부품은 수입 브랜드이며 RS232
통신 인터페이스.
● 좋은 기계식 변속기와 진동 테이블의 다른 유형을 일치시킵니다.
제품 정보
1.1 온도 범위 | -50 ~ +130 ℃ | ||
1.2 온도 편차 | ≦ ± 2.0 ℃ | ||
1.3 온도 변동 | ≦ ± 0.5 ℃ | ||
1.4 온도 균일 성 | ≦ ± 2.0 ℃ | ||
50 mm ≦ SENSOR 배치 지점 (벽 안쪽에서 1/10 크기) ≦ 500 mm | |||
1.5 가열 시간 | 70 분내 -50 ℃ ~ + 130 ℃ (무부하) | ||
1.5 냉각 시간 | 70 분 이내에 + 20 ℃에서 -50 ℃까지 (무부하) | ||
2 . H umidity | |||
2.1 습도 범위 | 20 % RH ~ 98 % RH | ||
2.2 제어 범위 | |||
2.3 습도 변동 | ± 2.5 % RH | ||
3.4 습도 균일 성 | 3.0 % RH | ||
3.5 습도 편차 | ≦ ± 3.0 % RH | ||
Ⅴ . 챔버 구조 | |||
1. 챔버 치수 | 내부 용적 : W 1000 × H 850 × D 1000 mm 외부 크기 : 약. W 1550 × H (보류 중) × D 3000 mm (돌출부는 포함하지 않음) | ||
1. 절연체 본체 | ※ 벽면 재질 : 고정 칼라 스프레이 가 적용된 고품질 탄소강 ※ 내벽 재질 : SUS304 # 무광택 스테인레스 강판 ※ 단열재 : 경질 폴리 우레탄 폼 단열층 + 유리 섬유. | ||
3. 난방 장치 | 품질 니켈 - 크롬 합금 와이어 전기 히터 | ||
4. 가습기 | 후방 가습 탱크 | ||
5. 공기 순환 시스템 | 에이. 특수 스테인레스 스틸 모터 축 1 축 비. 시로코 팬 기음. 조정 가능한 셔터 공기 배출구 | ||
6.Door | 저온에서 응축을 방지하기 위해 도어 프레임에 가열 와이어가 설치되었습니다. 단일 문, 창문, 왼쪽 열림, 오른쪽에 손을 대어 라.
| ||
7. 기타 부속품 | A. 온도 센서 : 고정밀 DIN A 클래스, 마른 구슬 SUS # 304 PT 100Ω 1 ea 습구 SUS # 304 PT 100Ω 1 개 B. 표준 시험 부직포 5 개 | ||
8. 물 탱크 | A. 내장 스테인리스 탱크 1 개 B. 자동 급수 펌프 1 개 (저수 탱크의 물을 자동으로 상단에 공급) C. 수분 회수 장치 및 여과 처리 | ||
9. 케이블 포트 | 왼쪽에 Φ50mm * 1, 고무 마개 및 플라스틱 덮개 포함 | ||
10. 샘플 홀더 | 스테인레스 스틸 샘플 홀더의 두 레이어. | ||
11. 전원 분배 제어 캐비닛 | 총 전력 회로 차단기, 과열 보호. | ||
12. 급수 시스템 | 자동으로 급수 펌프 | ||
Ⅵ . 에어컨 시스템 | |||
| 수입 밀폐 압축기 | ||
| 비 불소 친환경 냉매, R404A, R23 | ||
| 냉각 모터가 장착 된 고효율 자동 방열 핀 (공랭식) | ||
| 핀 타입 다단 자동 부하 용량 조절, 장기간 저온 습도 조건에서 서리가 없음 | ||
| 고정밀 팽창 밸브, 오일 분리기, 건조제 등 수입 부품을 사용하는 국제 유명 브랜드 | ||
| 냉동 시스템의 출력 에너지 소비 제어를 자동으로 조정합니다. | ||
| ※ 질소 용접, 2 단계 로터리 베인 진공 펌프는 내부 냉각 시스템이 깨끗하고 신뢰할 수 있도록합니다. ※ 물받이는 압축기 바닥에 위치하여 응축수 배수관이 배관의 뒤쪽에서 자유롭게 배출되도록합니다. | ||
Ⅶ . 제어 시스템 | |||
1. 센서 | 고정밀 DIN A 클래스, 드라이 볼 φ4.8mm SUS # 304 PT 100Ω. | ||
2. 컨트롤러 | PID 제어 매개 변수 설정 KOMEG 브랜드 KM-5166 LCD 터치 스크린 컨트롤러 | ||
3. 디스플레이 | 온도 및 습도 설정 (SV) 실제 (PV) 값을 직접 표시 할 수 있지만, 프로그램을 실행하면 숫자, 단락, 남은 시간과주기, 실행 시간 표시, 프로그램 편집 및 그래픽 커브 디스플레이, 고정 또는 프로그램 작동 상태 표시, 해상도 : 800 * 480, 7 인치 TFT 디스플레이 화면. 언어 : 러시아어, 영어 및 중국어 | ||
4. 해상도 | 온도 : + 0.01 ℃; 습도 : + 0.1 %; 시간 : 1 분 | ||
5. 설정 범위 | 온도는 장비의 작동 온도 (상한 + 5 ℃, 하한 -5 ℃)를 기준으로 조정할 수 있습니다. | ||
6. 러닝 모드 | 프로그램 실행, 상시 가동 및 예약 부팅 | ||
7. 설정 모드 | 터치 모드 입력 | ||
8. 통신 인터페이스 | 컴퓨터에 연결된 경우 데이터 수집 모니터링 및 원격 제어 시스템으로 사용할 수 있습니다. 여러 기계 동기화 제어가 가능합니다. | ||
9. U 디스크 메모리 카드 | 1G-8G 사용 가능 | ||
10. 데이터 수집 | 배터리 보호 설정이있는 RAM, 데이터 저장 가능, 최대 기록 데이터 메모리 저장 기간은 90 일 (샘플링 시간이 1 분인 경우) | ||
11. 메모리 끄기 | 전원 복구 모드는 핫 스타트, 콜드 스타트 및 스톱으로 설정할 수 있습니다. | ||
12. 사전 설정 기능 | 부팅 시간을 자유롭게 설정할 수 있으며 전원을 켤 때 자동으로 기계가 작동합니다. | ||
13. 소프트웨어 환경 | Windows 2000, Win 7, Win 8 또는 Windows XP | ||
14. 네트워크 연결 | 이더넷, 원격 제어 기능, 데이터 수집, 동시에 여러 대의 컴퓨터를 제어 할 수 있습니다 연결되어 있습니다. | ||
15. 날짜와 시간 | 고장 경보 및 원인 지시, 전원 보호, 하한 온도 보호, 타이머 기능 (자동 시동 및 자동 정지 실행),자가 진단 기능을 발생시킵니다. | ||
Ⅷ . 전기 제어 시스템 | |||
1. 전원 분배 제어 장치 | ※ 냉각 팬 ※ 배전반 ※ 시험편 단자 ※ RS-485 물리적 인터페이스 (구매 한 경우 중앙 집중 감시 소프트웨어) ※ 총 누전 차단기입니다. | ||
2. 보호 시스템 | A. 히터 과열 보호 스위치 B. 가습기 과열 보호 스위치 C. 히터 과전류 차단기 D. 가습기 과전류 차단기 E. 순환 모터 과전류 과부하 보호 F. 압축기 고압 보호 스위치 G. 압축기 과열 보호 스위치 H. 압축기 과전류 보호 스위치 I. 과전압 결상, 역상 보호 스위치 J. 와이어 회로 차단기 K. 누설 스위치 L. 가습기 저수위 보호 장치 M. 저수조 저수위 경고 N. 컨트롤러 노이즈 차단 보호 O. 제로 크로싱 사이리스터 전력 컨트롤러 | ||
3. 알람 | 위 보호 장치가 나타나면 장비 가동이 중지되고 경보 음이 울리는 반면, 고장, 원인 및 해결책이 화면에 표시됩니다. | ||
Ⅸ . 기타 액세서리 | |||

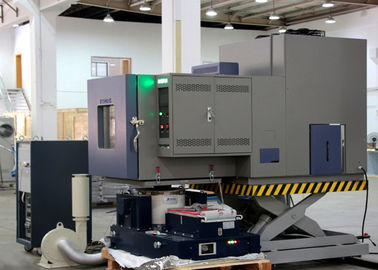

| 상자의 바닥은 바닥 교체 용 진동 방향 (수평 또는 수직), 수직 진동 바닥, 수평 진동 바닥 및 블라인드 플레이트 1 형에 따라 디자인으로 교체 할 수 있습니다 | ||
| 기계는 진동 플랫폼 높이 조정 높이에 따라 자동으로 들어 올릴 수 있습니다 | ||
| 기계의 진동은 수평 진동 플랫폼의 상대 위치로 이동할 수 있습니다. 수직 진동 시험은 시험 탱크를 수직 진동 플랫폼의 상대 위치로 움직일 수 있습니다. | ||
Ⅹ . 설치 | |||
1. 전원 공급 장치 | AC 3 ψ4W 380V 50HZ (R, S, T, N 상 + 접지선) (전압 변동 ± 10 %) | ||
2. 사용 온도 범위 | 작동 환경 온도 범위 : 5 ~ 35 ℃ 보장 | ||
3. 작동 습도 범위 | 작동 환경 습도 범위 : 10 % ~ 95 % RH 보장 | ||
4. 접지 저항 | 접지 저항이 4Ω 미만 | ||
XI. 기술 문서 | |||
1. 기술 문서 | ※ 상품권 * 1 ※ 사용 설명서 * 1 ※ 유지 보수 설명서 * 1 ( 냉동 및 href = "http://cn.bing.com/dict/search?q=electric&FORM=BDVSP6"electric href = "http://cn.bing.com/dict/search?q = schematic & FORM = BDVSP6 "schematic href ="http://cn.bing.com/dict/search?q=diagram&FORM=BDVSP6 "다이어그램) |
테스트 표준
● GB-2423. 1-89 (IEC68-2-1) 시험 A : 저온 시험
● GB-2423. 2-89 (IEC68-2-2) 시험 B : 고온 시험
● GJB360. 8-87 (MIL-STD. 202F) 고온 수명 시험
● GBJl50. 3 (MIL-STD-810D) 고온 시험
● GJBl50. 4 (MIL-STD-810D) 저온 시험
● GB2423. 3-93 (IEC68-2-3) 시험 Ca : 일정한 열 시험
● GB2423. 4-93 (IEC68-2-30) 시험 Db : 습기 대체 시험
● GJBl50. 9-93 (MIL-STD-810D) 댐프 히트 테스트
사진보기
사전 판매 서비스
1. 문의 지원.
2. 협조 지원.
3. 샘플 테스트 지원.
4. 환영.
포장 세부 정보
우리는 포장을 위해 표준 내부 상자 PP 필름 및 판지 합판을 사용합니다.
제품 판매 후 서비스
앞으로 테스트 과정에서 문제가 발생할 경우 우리는 약속 할 것입니다.
48 시간 이내에 답변을 드리며 3 일 이내에 해결책을 제공 해드립니다 . 우리
조작 비디오 및 영어 조작을 muanual 제공 할 수 있습니다. 우리는
화상 회의. 고객이 현장 서비스를 요구하는 경우, 운송 및 여행
비용은 고객이 부담해야합니다.
